Saiba como será o túnel imerso entre Santos e Guarujá, o primeiro do Brasil

O túnel ligará as regiões de Outeirinhos e Macuco, em Santos, ao distrito de Vicente de Carvalho, em Guarujá, e terá uma profundidade de 21 metros.

O primeiro túnel imerso do Brasil, com 870 metros de comprimento e 21 metros de profundidade, ligará ascidades de Santos e Guarujá. O investimento estimado em R$ 6 bilhões será divido entre governo do estado, governo federal e iniciativa privada, que será responsável pela construção, operação e manutenção do túnel; ele permitirá o tráfego de veículos de passeio e de transporte público, além de caminhões,bicicletas (ciclovia) e pedestres.

O projeto reduzirá o tempo de deslocamento entre as duas áreas urbanas. Atualmente, a travessia é feita por balsa ou por trajeto de 40km de rodovia. Mais de 21 mil veículos cruzam diariamente as duas margens, em barcos de pequeno porte (catraias) e as balsas, além de 7,7 mil ciclistas e 7,6 mil pedestres. O trecho ligará as regiões de Outeirinhos e Macuco, em Santos, ao distrito de Vicente de Carvalho, em Guarujá. O estudo de mobilidade do projeto concluiu que a localização mais adequada do túnel é no centro do canal, atendendo às necessidades logísticas da região.

Os estudos foram realizados pela Fipe (Fundação Instituto de Pesquisas Econômicas), por meio da Companhia Paulista de Parcerias. O projeto-executivo do empreendimento foi validado por duas consultorias internacionais especializadas em projetos de alta complexidade de engenharia e já possui licença ambiental prévia. Além da passagem de veículos, o túnel contará com uma área de circulação para ciclistas e pedestres instalada entre as seis vias de pista – três faixas por sentido, uma delas adaptável ao VLT (veículo leve sobre trilhos).

A estrutura será composta por seis módulos de concreto pré-moldados, que serão construídos em doca seca. Em seguida, os módulos serão “mergulhados” na água para o teste de vedação e impermeabilidade. Depois de prontas, as partes serão transportadas por flutuação até o local onde o túnel será instalado no fundo do leito oceânico.

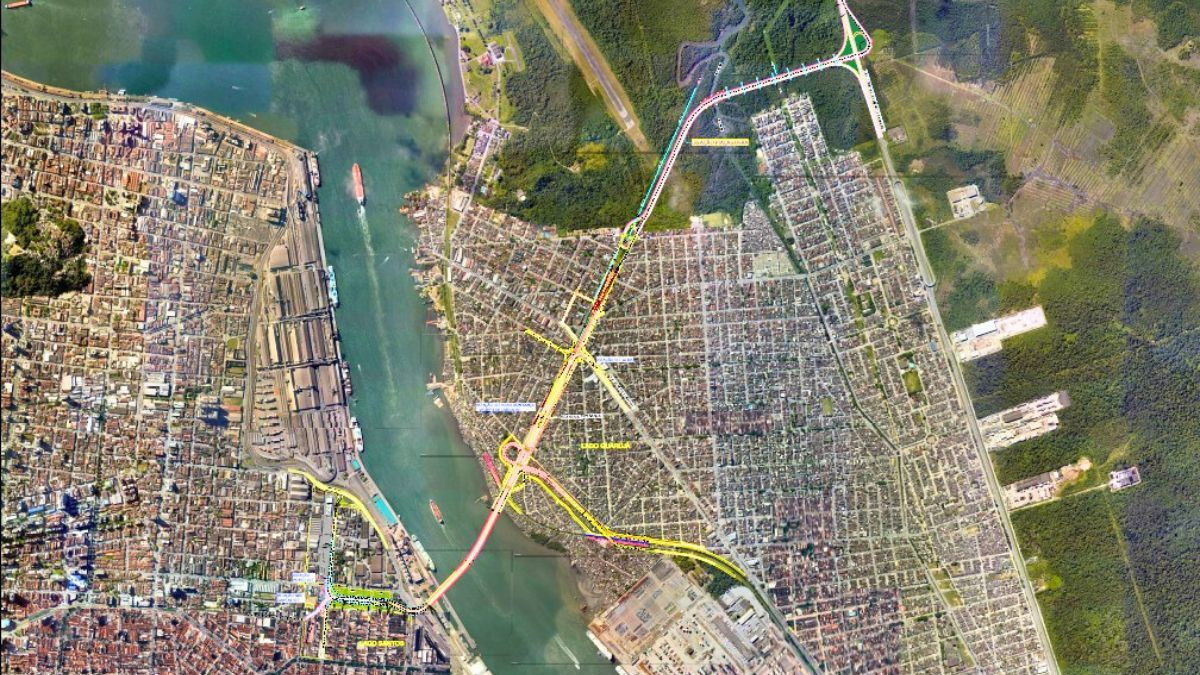

Túnel terá 870 metros de comprimento - Governo de SP

Confira as etapas da construção:

Preparação do solo

A primeira etapa é a preparação do fundo do canal onde o túnel será instalado. Uma trincheira é cavada no local para abrigar os módulos que formarão a estrutura. Também serão instaladas placas de concreto na vala para suportar os elementos de túnel.

Construção

Os elementos de túnel são peças de concreto construídas em doca seca, de preferência próxima ao local onde ficará o túnel. Os elementos contam com piscinas provisórias no seu interior. Os reservatórios fazem com que a estrutura não afunde na água em um primeiro momento.

Transporte

Quando as peças ficam prontas, elas passam por testes de vedação e impermeabilidade. Na sequência, adoca seca é inundada. Por causa das piscinas provisórias, os elementos flutuam para, desta forma, serem transportados por rebocadores para o local onde o túnel vai ficar.

Posicionamento

Os elementos são fixados em pontes flutuantes e posicionados por sistemas eletrônicos no ponto exatoonde devem ser imersos.

Imersão

A água presente nas piscinas provisórias do interior dos módulos é bombeada, fazendo submergir lentamente os elementos do túnel. Esse processo é monitorado por sensores.

Ligação dos elementos

Por meio de guinchos hidráulicos, os elementos são aproximados, até o contato entre eles.

Acoplagem a união final dos módulos de túnel contíguos é feita pela diferença de pressão atmosférica no interior do elemento já posicionado e a pressão que a água exerce no novo elemento.

Nivelamento

Em uma das extremidades do elemento, são ancorados macacos hidráulicos, que movimentam pinos de aço para nivelar o módulo. Os pinos são soldados e os macacos hidráulicos, retirados. Em seguida, é injetada areia na base, formando uma “cama” para assentar o elemento de túnel.

Proteção

Por fim, uma camada de pedras é utilizada para recobrir e proteger o túnel contra impactos de embarcaçõese o enganchamento de âncoras soltas.

Com informações de governo de São Paulo
